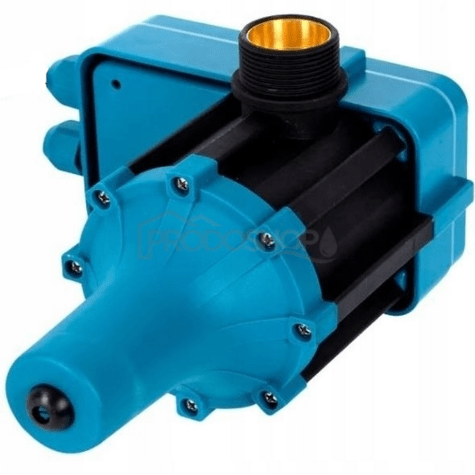

Řídící jednotka PC-20 P

Řídící jednotka PC-20 P nahrazuje tlakový spínač a tlakovou nádobu. Používá se k ovládání samosávacích povrchových a ponorných čerpadel.

• Otočením kohoutku se odešle signál do tlakového spínače PC-20P, který spustí čerpadlo.
• Zavření kohoutku způsobí, že PC-20P vypne čerpadlo.
• PC-20P má konektor o průměru 1 1/4" (5/4")
• PC-20P je určen pro závlahy a zalévání zahrady.
• Je vybaven 1m kabelem se zástrčkou.

Zabudované ochranné funkce řídící jednotky PC-20 P

• Elektronický spínač pro kontrolu chodu čerpadla, nebo jinak řečeno PRESS CONTROL, zajišťuje funkci tlakového spínače, čímž umožňuje automatizaci chodu elektrického čerpadla na vodu v závislosti na poklesu tlaku a při zastavení průtoku vody v rozvodu (to znamená při otevření a uzavření elektrických kontaktů zařízení) – umožňuje samočinný chod čerpadla nebo vodárny.
• Ochrana běhu nasucho - když ve studni není voda, PC-20 P vypne čerpadlo. Chrání tak čerpadlo před jeho poškozením, ke kterému by mohlo dojít při chodu bez vody.

• Automat, řídící jednotka PC-20P doporučujeme používat v rozvodech čisté vody bez nečistot a usazenin, jinak je třeba instalovat přiměřený filtr a to na vstupní část přístroje.

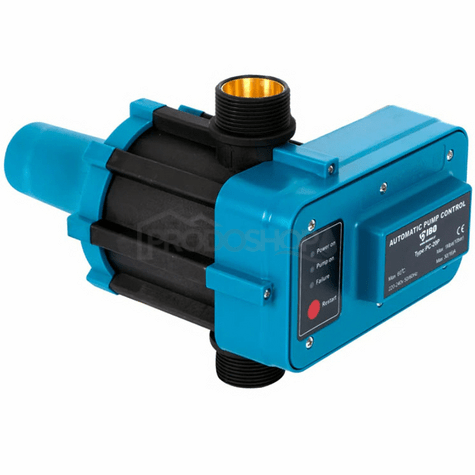

• Jednotka je vybavena LED POWER
• Jednotka PC-20-P má diodu indikující provoz čerpadla ZAPNUTO
• Jednotka PC-20-P má diodu, která indikuje poruchu FAILURE

• Dokáže pracovat s jednofázovými čerpadly o výkonu až 2200 W, jejichž proudový odběr při provozu je až 16 A.
• Jednotaka PC-20 P má zabudovanou zpětnou klapku
• Má zabudovaný manometr
• Má funkci automatický restart
• Řídící jednotku PC-20 P s manometrem lze použít v kombinaci s tlakovou nádobou - jako ochrana běhu na sucho nebo jako automatická jednotka pro čerpadla a vodárny bez tlakové nádoby (automatická vodárna).
• Řídící jednotka PC-20 má zabudovanou zpětnou klapku, proti zpětnému chodu vody do čerpadla.

• 1 m kabel se zástrčkou k připojení do elektrické sítě
• 60 cm kabel pro připojení k čerpadlu

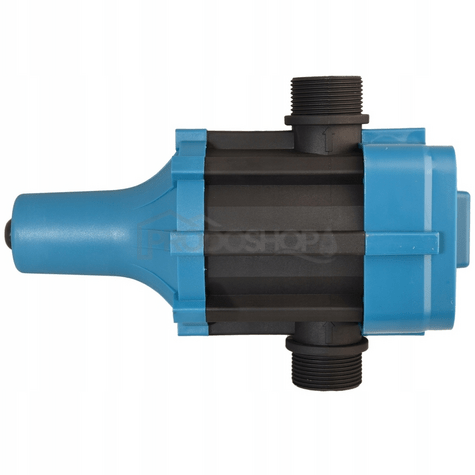

• Automat PC-20 P může být instalován v jakémkoli bodě mezi čerpadlem a prvním místem odběru tak, aby směr šipky, která je umístěna na spodní straně zařízení (při závitu) mezi dvěma přípojkami o průměru 5/4“ odpovídal směru průtoku vody.
• V rozvodu je nutno zajistit dokonalé těsnění hydraulických přípojek.
• V případě, že se používá čerpadlo s maximálním přípustným tlakem 10 bar, je nutné instalovat redukční ventil tlaku a to na vstup PC-20 P.
• Řídící jednotka je z výroby nastavena na 1,5 bar, což je optimální pro většinu způsobů využití. Po vypnutí zařízení od rozvodu elektrického proudu je možné, pokud to umožňuje hydraulický výkon použitého čerpadla, tlak měnit po sejmutí horního krytu pomocí šroubu označeného znaménky + a – .
