Pumpa Set STANDARD T, pracovní válec PV 75

• Ruční stojanová čerpadla STANDARD T s vysokým výtokovým stojanem jsou určena k čerpání užitkové vody o max. teplotou 40°C bez mechanických příměsí.
• Pomocí pracovního válce lze čerpat vodu z hloubek od 4 do 30m.
• Pumpa je v barvě zelené nebo modré.

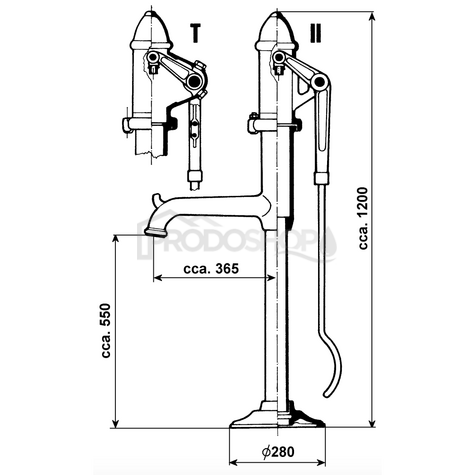

• Ruční pumpy STANDARD jsou vyráběny ve 2 provedeních:
  • STANDARD II: Po instalaci slouží pouze k přímému odběru vody

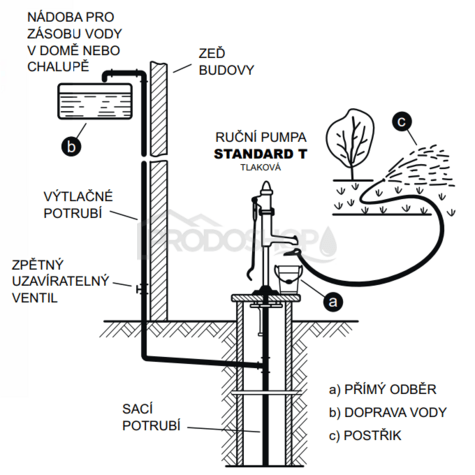

  • STANDARD T: Po instalaci slouží k přímému odběru vody + v případě potřeby i pro její dopravu do vyšších poloh nebo postřikování hadicí. Čerpadlo je opatřeno uzavřenou tlakovou hlavou a výtok bajonetovým uzávěrem).

1. Ručné čerpadlo STANDARD T
2. Pracovný valec PV 75
3. Tiahlo k ručnej pumpe STANDARD T
4. Odvodňovacie zariadenie STANDARD
5. Pripevňovacia spona STANDARD T + kliníky

2. Pracovný valec PV 75:

• Pracovné valce sú hlavnou súčasťou zariadenia do hĺbok pre stojanové čerpadlá STANDARD.
• Vo vnútri valca je uložený pracovný piest s manžetou a ventilom.
• Medzi telesom valca a prírubou je spätná klapka.
• V závislosti na druhu a hĺbke studne sa zvolí zodpovedajúci typ pracovného valca:
  • Hĺbka studne 2-15m: pracovný valec Ø 90mm,
  • Hĺbka studne 16-22m: pracovný valec Ø 75mm,
  • Hĺbka studne 23-30m: pracovný valec Ø 65mm

3. Tiahlo k ručnej pumpe STANDARD T:

• Tiahlo slúži k spojeniu pracovného valca a ručnej pumpy Standard.
• Bez tiahla nie je možné pumpu Standard sprevádzkovať. Osadzuje sa osovo v strede výtlačného potrubia, medzi pracovným valcom a ručnou pumpou.
• Dĺžka: 2m
• Doporučujeme inštalovať v pozinkovanom, oceľovom potrubí.

4. Odvodňovacie zariadenie STANDARD:

• Odvodňovacie zariadenie STANDARD slúži k odvodneniu pumpy STANDARD T.
• Má za úlohu spustiť vodu z telesa pumpy aby pri mraze pumpa nepukla.
• Inštaluje sa pod úroveň zeme, tesne pod teleso pumpy STANDARD.

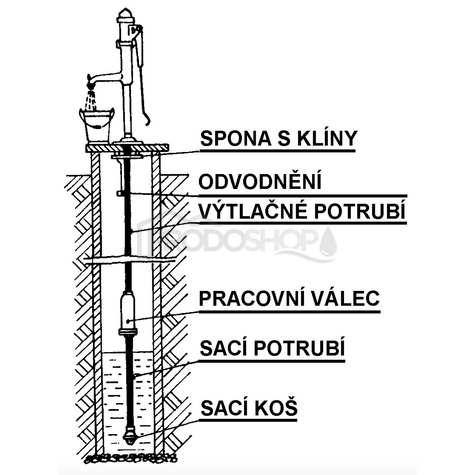

1. Ruční čerpadlo STANDARD T
2. Pracovní válec PV 75
3. Táhlo k ruční pumpě STANDARD T
4. Odvodňovací zařízení STANDARD
5. Připevňovací spona STANDARD T + kliníky

2. Pracovní válec PV 75:

• Pracovní válce jsou hlavní součástí zařízení do hloubek pro stojanová čerpadla STANDARD.
• Uvnitř válce je uložen pracovní píst s manžetou a ventilem.
• Mezi tělesem válce a přírubou je zpětná klapka.
• V závislosti na druhu a hloubce studny se zvolí odpovídající typ pracovního válce:
  • Hloubka studny 2-15m: pracovní válec Ø 90mm,
  • Hloubka studny 16-22m: pracovní válec Ø 75mm,
  • Hloubka studny 23-30m: pracovní válec Ø 65mm

3. Táhlo k ruční pumpě STANDARD T:

• Táhlo slouží ke spojení pracovního válce a ruční pumpy Standard.
• Bez táhla nelze pumpu Standard zprovoznit. Osazuje se osově ve středu výtlačného potrubí, mezi pracovním válcem a ruční pumpou.
• Délka: 2m
• Doporučujeme instalovat v pozinkovaném, ocelovém potrubí.

4. Odvodňovací zařízení STANDARD:

• Odvodňovací zařízení STANDARD slouží k odvodnění pumpy STANDARD T.
• Má za úkol spustit vodu z tělesa pumpy aby při mrazu pumpa nepukla.
• Instaluje se pod úroveň země, těsně pod těleso pumpy STANDARD.
