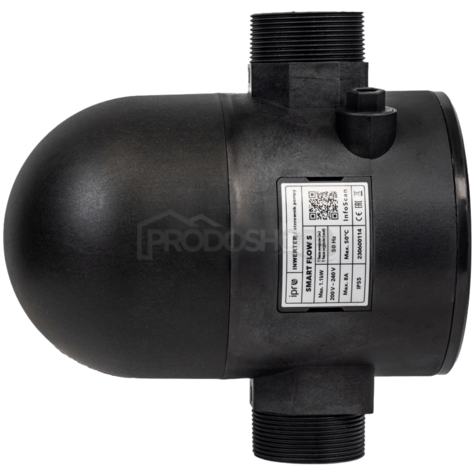

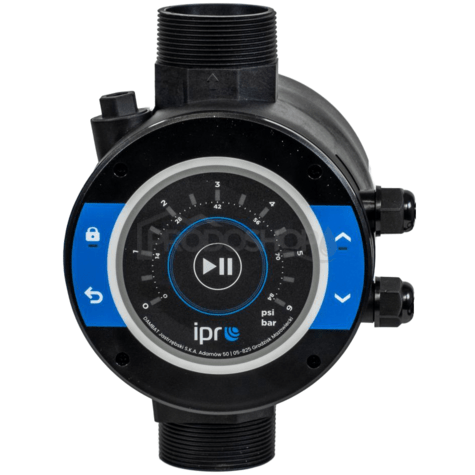

Frekvenční měnič SMART FLOW S

Frekvenční měnič SMART FLOW pro čerpadla do 8A, 1x230V, s výkonem do 1.1kWmům.

• Frekvenční měnič SMART FLOW S je all-in-one a in-line řídící jednotka která pomocí regulace otáček udržuje konstantní tlak v systému.
• SMART FLOW je určen pro hloubková čerpadla, vícestupňová samonasávací čerpadla a ponorná čerpadla
• Změnou rychlosti otáček motoru čerpadla udržuje konstantní, nastavený tlak vody.
• Automatické provozní režimy frekvenčního měniče chrání čerpadlo a snižují jeho zatížení a počet zapnutí.
• Zapojení čerpadla s frekvenčním měničem šetří 30% až 60% energie.

Ochranné funkce frekvenčního měniče SMART FLOW S

1. Speciální technologie ochrany proti chodu nasucho bez nutnosti instalace sond/ čidel do studny
2. Ochrana před nadproudem / přepětím / podpětím
3. Ochrana před zkratem
4. Ochrana před zablokováním oběžného kola
5. Ochrana proti nadměrné teplotě
6. Ochrana proti nadměrnému tlaku
7. Ochrana proti zamrznutí
8.  Varování před únikem vody

Výhody frekvenčního měniče SMART FLOW S

• Energetická účinnost. Ve srovnání s tradičním způsobem zásobování vodou je voda s konstantním tlakem napájecí systém s frekvenčním měničem šetří až 30%-60% energie.
• Jednoduchá obsluha: Použití frekvenčního měniče SMART FLOW je velmi jednoduché. Všechny funkce lze ukončit stisknutím tlačítka, bez potřeby komplikovaného nastavování.
• Životnost čerpadel je delší při jejich ovládání přes frekvenční měnič: Průměrný točivý moment a opotřebení hřídele čerpadla jsou nižší v důsledku snížení průměrné rychlosti otáčení, čímž se prodlouží životnost čerpadla. Díky funkci měkkého startu a zastavení umožňuje frekvenční měnič eliminovat hydraulický zdvih. Jedná se o náhlé zvýšení tlaku při rychlém zastavení nebo spuštění průtok kapaliny.
• Tichý provoz

Použití frekvenčního měniče SMART FLOW S

• Frekvenční měnič SmartFlow S se používá ve všech aplikacích, kde je třeba udržet konstantní tlak vody v systému.
• Používá se také k řízení a ochraně čerpadla.
• V rodinných domech, apartmánech, dovolenkových domech pro zásobování vodou ze studny, zavlažování zahrad, sběr a využívání dešťové vody.
• V zemědělských podnicích pro zavlažování zemědělské půdy, zásobování vodou
• Rozsah nastavení tlaku 1 – 6 bar

Jak funguje frekvenční měnič SMART FLOW S

• Po otevření kohoutku nebo po spuštění závlahy začne klesat tlak v systému. Řídící jednotka frekvenčního měniče prostřednictvím snímače tlaku vyhodnotí situaci a spustí čerpadlo.
• Otáčky čerpadla jsou regulovány tak, aby byl udržován konstantní tlak v systému i při měnícím se odběru. Abyste si to uměli lépe představit, znamená to, že frekvenční měnič pouští čerpadlo například při malém odběru na 17%, při zvýšení odběru vody například na 57% a při velkém odběru na 97%.
• Proud měniče i ochrana proti chodu nasucho je přednastavena. Čerpadlo se podle potřeby pomocí frekvenčního měniče zastaví, spustí, přidá a ubere tlak jednoduše a rychle, kdykoli je to nutné.
• Frekvenční měnič SMART FLOW S je vhodný pro všechny systémy, kde se vyžaduje udržování stálého tlaku vody v systému, kontrola a ochrana čerpadel.

Technické parametry:

• Technické parametry:
• Přípustná okolní teplota –10°C – +50°C
• Přípustná vlhkost okolí 20% - 90% RH
• Přípustná teplota kapaliny 0°C – +50°C
• Krytí IP55
• Rozměry jednotky (D/Š/V) 230 x 170 x 230 mm
• Vstup/výstup G 1 ¼” / G 1 ¼” nebo G 1½” / G 1½”
• Objem tlakové nádoby 0,6L
• Maximální instalační tlak 10 bar
• Maximální průtok 300 l/min
• Jmenovitý výstupní výkon 0,37 kW – 1,5 kW (0,5 HP – 2 HP)
• Jmenovité vstupní napětí AC200-240V/50-60HZ (jednofázové)
• Čerpadlo Max. jmenovitý proud 8A
• Jmenovité výstupní napětí 3x 230V / 30-60 Hz (jednofázové)
• Přídavné jmenovité výstupní napětí čerpadla 1x 230V / 50Hz (třífázové)
• Snímač tlaku 24 V, 4–20 mA
• Doba odezvy při přetížení 5 s – 5 min.
• Rozsah nastavení tlaku 1 – 6 bar
