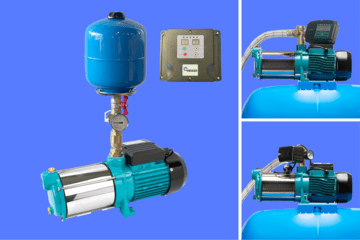

Rozdíly vodárny s tlakovým spínačem vs. digitálním tlakovým spínačem vs. s frekvenčním měničem?

Obsah

• Domácí vodárna s manuálním tlakovým spínačem
• Nastavení manuálního tlakového spínače
• Domácí vodárna s digitálním tlakovým spínačem
• Nastavení digitálního tlakového spínače
• Domácí vodárna s frekvenčním měničem
• Nastavení frekvenčního měniče

Pokud jste se stále nerozhodli, který typ domácí vodárny bude pro vás a vaše potřeby nejvhodnější a váháte s koupí domácí vodárny, nabízíme vám přehledné shrnutí výhod a nevýhod jednotlivých variant domácích vodáren.

Domácí vodárna s manuálním tlakovým spínačem

• Domácí vodárna se skládá z čerpadla, samonasávacího nebo ponorného, ​​tlakové nádoby a tlakového spínače. Tlaková nádoba může být různé velikosti.
• Domácí vodárna se používá k čerpání pitné a užitkové vody.
• Manuální tlakový spínač je cenově nejvýhodnější možností ovládání domácí vodárny. V naší nabídce naleznete manuální tlakový spínač pro jednofázová čerpadla.
• Nastavení spodního-zapínacího a vrchního-vypínacího tlaku je nutno realizovat manuálně, pomocí dvou šroubů.
• Nejčastější rozpětí tlaků v domácnostech je 2 – 3,5 Bar.
• Při dosažení nastaveného spodního tlaku čerpadlo zapíná, při dosažení vrchního tlaku čerpadlo automaticky vypne. tlakový spínač musí být nainstalován bezprostředně u tlakové nádoby.
• Nejideálnější místo umístění domácí vodárny s manuálním tlakovým spínačem je v technické, dobře větrané místnosti, nicméně, v krajním případě může být instalován i ve vodoměrné šachtě.


• VÝHODY:
  • Nejlevnější alternativa pro zásobování domácnosti vodou


• NEVÝHODY:
  • Manuální nastavení
  • Neobsahuje žádné ochrany čerpadla
  • Požadovaný tlak nelze nastavit zcela přesně


Nastavení manuálního tlakového spínače

• Při nastavování tlaku u konkrétního tlakového spínače je třeba postupovat přesně podle instrukcí v přiloženém návodu.
• Před samotným vytažením skříňky spínače je nutno odpojit domácí vodárnu od elektrické napájení.
• Pokud uživatel potřebuje změnit nastavení z výroby, může to provést pomocí dvou seřizovacích šroubů. Šroub č. 1 nastaví zapínací i vypínací tlaky. Utahování zvyšuje tlak a zároveň zvyšuje uzavírací tlak. Seřizovací šroub č. 1 2 reguluje pouze vypínací tlak. Při utahování zvyšujeme pokles.
• Změna nastavení by měla být provedena nejprve regulací tlaku na šroubu č. 3. 1 na očekávanou hodnotu, a na konci regulace tlak č.1. 2 pro vypnutí na očekávanou hodnotu.



Domácí vodárna s digitálním tlakovým spínačem

• Domácí vodárna se také skládá z čerpadla, samonasávacího nebo ponorného, ​​tlakové nádoby a tlakového spínače.
• Domácí vodárna se používá k čerpání pitné a užitkové vody.
• Digitální tlakový spínač je cenově náročnější alternativou a slouží jako elektronický regulátor tlaku. Jeho činnost je podmíněna snímáním tlaku prostřednictvím snímače. Tlak lze nastavit velmi jednoduše pomocí tlačítek a velmi přesně. Součástí digitálního tlakového spínače je několik ochrany.
• Ochrana proti běhu na sucho, která umožňuje nastavit maximální povolený odběr proudu čerpadla a chránit čerpadlo před chodem nasucho. V případě náhlého zvýšení spotřeby energie zařízení načte stav jako chod nasucho a vypne čerpadlo.
• Ochrana proti přetížení při zablokování motoru.
• Ochrana před provozem bez dostatečného průtoku. Když čerpadlo nedosáhne nastaveného vypínacího tlaku a pracuje déle než 30 minut, můžete aktivovat funkci jeho vypnutí
• Ochrana proti vodnímu rázu-tzv. měkká slitina


• VÝHODY:
  • Tlak lze nastavit velmi přesně
  • Součástí zařízení jsou různé ochrany čerpadla včetně ochrany běhu na sucho, ochrany proti přepětí, zpětnému rázu atd.



• NEVÝHODY:

  • Při odběru vody lze cítit minimálně nerovnoměrný tlak
  • Vyšší cena

Nastavení digitálního tlakového spínače

• Nastavení tlaku lze zrealizovat digitálními tlačítky.
• Pomocí tlačítek + a - nastavte požadované spuštění čerpadla (levá strana) a zastavení čerpadla (pravá strana) tlaky.
• Oba tlaky jsou přesně zobrazeny v oknech displeje. Středové okno zobrazuje aktuální systémový tlak zelenou barvou. Tlak se uvádí v barech.

Domácí vodárna s frekvenčním měničem

• Domácí vodárna se skládá z čerpadla, samonasávacího nebo ponorného, ​​8 litrové tlakové nádoby a frekvenčního měniče.
• Tlaková nádoba slouží pouze k vyrovnání tlaku a ne jako zásobník vody.
• Domácí vodárna se používá k čerpání pitné a užitkové vody.
• Frekvenční měnič pomocí regulace otáček udržuje konstantní tlak v systému. Je to inteligentní ovladač čerpadla, je snadno použitelný a udržuje nastavený tlak vody změnou rychlosti otáček motoru čerpadla.
• Součástí frekvenčního měniče může být několik operačních režimů a přizpůsobuje se různým elektrickým systémům.
• Po otevření kohoutku nebo po spuštění závlahy začne klesat tlak v systému. Řídící jednotka frekvenčního měniče prostřednictvím snímače tlaku vyhodnotí situaci a spustí čerpadlo.
• Otáčky čerpadla jsou regulovány tak, aby byl udržován konstantní tlak v systému i při měnícím se odběru. Abyste si to uměli lépe představit, znamená to, že frekvenční měnič pouští čerpadlo například při malém odběru na 17%, při zvýšení odběru vody například na 57% a při velkém odběru na 97%.



• VÝHODY:
  • Energetická úspora: Systém zásobování vodou vybavený frekvenčním měničem umožňuje ušetřit 30 až 60% energie oproti tradičním způsobům zásobování vodou.
  • Snadná obsluha: Všechny funkce lze spustit a zastavit stisknutím tlačítka, není nutná pomoc odborníků na programování.
  • Dlouholetá spolehlivost spolupracujících čerpadel: Průměrný točivý moment a tření hřídele čerpadla se snižuje při poklesu otáček motoru čerpadla, což zajišťuje mnohem delší životnost čerpadla
  • Vestavěná funkce soft (měkkého) startu a zastavení zařízení omezuje hydraulický ráz. (Efekt hydraulického rázu znamená prudké zvýšení tlaku při rychlém zastavení nebo spuštění průtoku kapaliny.)
  • Komplexní ochrana: Systém je vybaven zařízením pro nadproudovou, přepěťovou, podpěťovou a zkratovou ochranu, blokování oběžných kol a ochranu proti chodu na sucho bez nutnosti montáže čidel do vrtu.


• NEVÝHODY:
  • Finančně náročnější počáteční investice
  • Vodárna musí být umístěna v technické místnosti

Nastavení frekvenčního měniče

• Pro správné fungování musí být měnič spojen s expanzní nádrží o minimálním objemu 2 l. Membránová nádrž by měla být nahuštěna na 60 % tlaku vody nastaveného na ovladači.                          Příklad: pro tlak nastavený na 4 bary by měl být tlak vzduchu v membránové nádrži (bez vody) 2,4 baru. Tlak vzduchu v nádrži byste měli změřit před zapnutím ovladače, dříve než se do systému napustí voda.
• Přímo na frekvenčním měniči lze nastavit přesnou hodnotu konstantního tlaku pomocí digitálního tlačítka.
• Před připojením napájení se přesvědčte, zda jsou všechny kabely správně zapojeny. Pokud je čerpadlo třífázové, ujistěte se, že je směr motoru správný.
• Když je napájení zapnuto, rozsvítí se kontrolka "Power". Stiskněte pole „current pressure” (aktuální tlak), zobrazí se hodnota 0,0 bar, zatímco pole „setting pressure” (nastavený tlak) zobrazí poslední hodnotu tlaku nastavenou uživatelem.
• Otevřete vodovodní kohoutek a stiskněte tlačítko (práce).
• Čerpadlo můžete kdykoli zastavit stisknutím tlačítka.
• Zvýšení nebo snížení spotřeby vody způsobí, že měnič přizpůsobí otáčky čerpadla požadavkům systému tak, aby nastavený tlak (setting pressure) odpovídal aktuálnímu tlaku (current pressure). Pokud se při otevřeném odtoku podařilo vyrovnat oba tlaky a čerpadlo funguje normálně, programování lze považovat za ukončené. Pokud aktuální tlak (current pressure) nedosahuje hodnoty nastaveného tlaku (setting pressure), je třeba předpokládat, že parametry čerpadla jsou příliš nízké. V takovém případě byste měli snížit nastavený tlak (setting pressure), aby current pressure a setting pressure měli šanci se vyrovnat, nebo byste měli vyměnit čerpadlo za silnější.
